Open Loading Wizard 1.0.0 – Chương trình tính toán ổn định và xếp hàng tàu biển

Open Loading Wizard là một chương trình chạy trên hệ thống Linux, dùng để tính toán ổn định cho tàu biển khi xếp hàng và chuẩn bị chuyến đi, áp dụng cho mọi loại tàu hàng rời có cấu trúc khác nhau, và các loại tàu hàng khác như tàu chở hàng bách hóa.

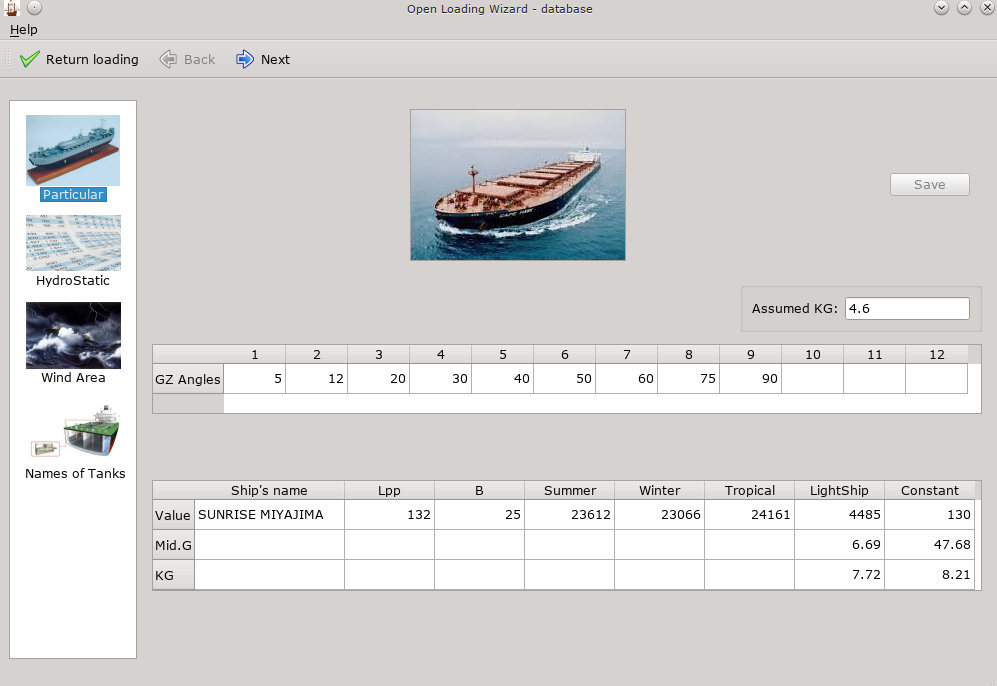

particular

Để đáp ứng cho các tàu có hồ sơ thế vững khác nhau(điển hình là Stability Booklet), chương trình thiết lập chức năng soạn thảo database. Chức năng này sẽ được tự động kích hoạt khi chương trình khởi động cho một tàu mới, tàu mà nó chưa có cơ sở dữ liệu. Các tàu nói chung có hồ sơ thế vững khác nhau, nhưng các tàu có cùng xê ri thì dữ liệu chỉ khác nhau chút ít, chức năng soạn thảo database sẽ rất thuận tiện để bạn sử dụng lại database của một tàu trước rồi chỉnh sửa vài chỗ cần thiết.

Thông thường các tàu đang hoạt động đều có bảng thủy tĩnh đã nhập vào bảng tính dạng Microsoft Excel hay LibreOffice Calc. Bạn chỉ việc chép và dán vào chương trình.

Open Loading Wizard – database có hai trang chính. Trang đầu là để các thuyền trưởng, sỹ quan hay nhân viên khai thác, hoặc những người khác khi sử dụng sẽ nhập vào các thuộc tính chung cho tất cả các tàu như chiều dài, chiều rộng, các lượng giãn nước, bảng thủy tĩnh, bảng diện tích hứng gió… . Trang này cũng dùng để bạn nhập vào tên của các hầm hàng và các két như hình minh họa dưới đây

tankNames

Bạn nhập vào bao nhiêu hầm hàng hay két ở đây thì chương trình sẽ tạo bấy nhiêu bảng dữ liệu tương ứng ở trang chính thứ hai. Chỉ khi nào bạn nhập đủ dữ liệu cho trang đầu thì phím lệnh “Next” mới được kích hoạt để chuyển sang trang sau

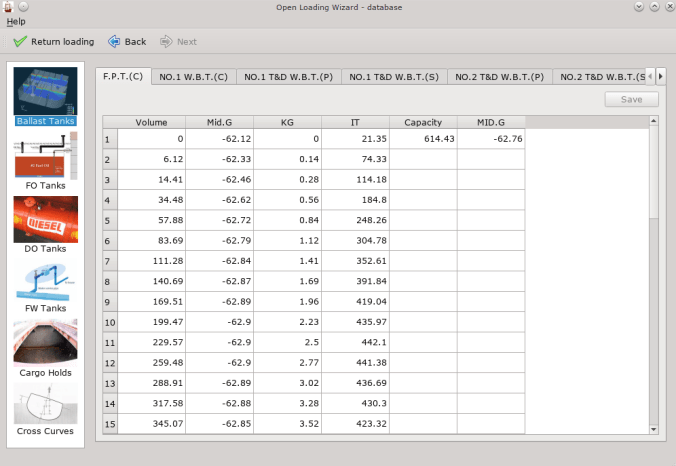

detailPage

Khi bạn hoàn thành nhập dữ liệu ở trang cuối này, là khi database đã đầy đủ, phím lệnh “Return loading” sẽ được kích hoạt để bạn chuyển sang chế độ tính toán

loadingBallast

Dưới đây là hình minh họa trạng thái tải trọng chớm mất ổn định: tàu không hàng, nước dằn chỉ có 2221 tấn

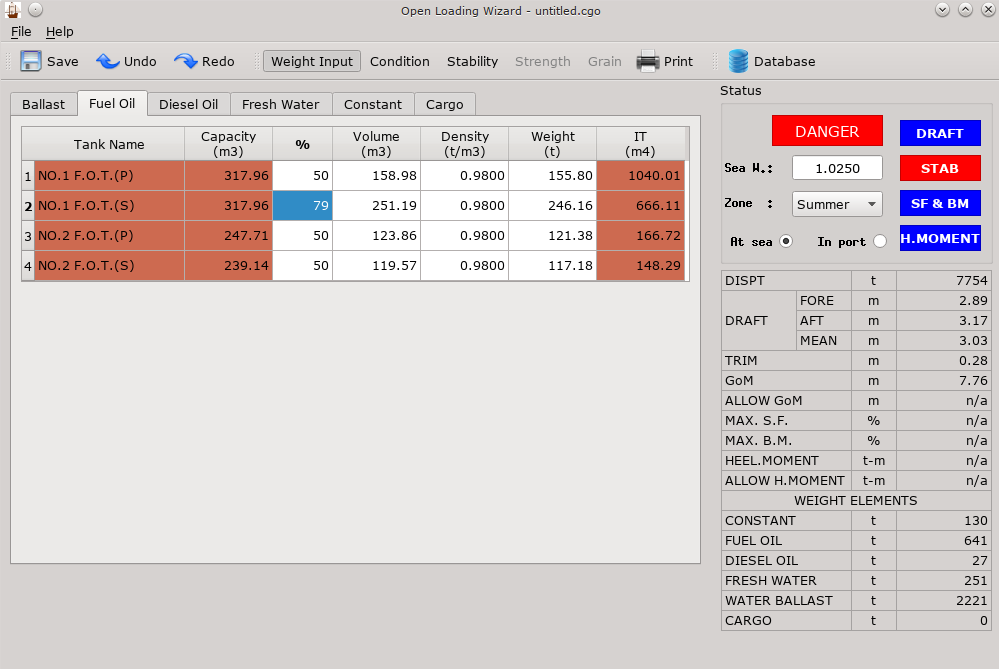

loadingFo

Trong hình trên. chúng ta chú ý bảng nhập tải trọng cho các két dầu Fuel Oil(FO), đang vào lượng dầu cho két FO số 1 bên phải ”NO.1 F.O.T(S)”, ở dòng thứ hai, số lượng chiếm 79% dung tích két. Ô ở cột cuối cùng của dòng này là “moment quán tính của mặt thoáng chất lỏng” của két được tính toán tự động là 666.11 m⁴. Đường cong thế vững và các số liệu tính toán ổn định của trạng thái này như sau

stability

Yếu tố mất an toàn là cánh tay đòn thế vững đạt giá trị lớn nhất tại góc nghiêng ngang của tàu nhỏ thua giá trị giới hạn tiêu chuẩn là 25 độ(chương trình hiển thị giá trị góc nghiêng tính toán làm tròn thành số nguyên có giá trị là 25, nhưng giá trị tính toán để so sánh là số thực nhỏ hơn 25.0).

Nếu chúng ta tăng lượng dầu lên thành 80%, tải trọng tăng lên không đáng kể(chỉ khoảng 3 tấn), nhưng ở vị trí của mặt thoáng chất lỏng này, cấu trúc của két thay đổi phi tuyến, diện tích mặt thoáng giảm mạnh, và “moment quán tính của mặt thoáng chất lỏng” của két chỉ còn 266.91 m⁴.

loadingFoSafety

Xếp hàng

Nếu muốn xếp hàng loại không phải là hàng rời cho một hầm hàng nào đó, bạn chọn loại hàng là “Other” cho hầm đó

cargo

Trong ví dụ ở hình trên, hầm hàng số 2(NO.2 CARGO HOLD) xếp 4000 tấn hàng không phải là hàng rời. Ô của bảng nhập hàng hóa để chọn loại hàng ẩn chứa bên dưới nó một hộp Combo. Khi bạn kích hoạt ô đó, hộp Combo sẽ xuất hiện để bạn chọn loại hàng trong danh sách. Trạng thái xếp hàng ở ví dụ này là nguy hiểm, không phải do thế vững không tốt, mà do quá tải. Trọng tải của tàu thay đổi theo vùng chạy tàu. Hộp Combo “Zone” ở cửa sổ bên phải dùng để chọn vùng chạy tàu theo chuyến đi. Hộp văn bản bên trên nó dùng để nhập tỉ trọng của nước biển mà tàu chiếm chỗ. Đây là thông số có ảnh hưởng đáng kể tới mớn nước và thế vững trong tính toán, vì số liệu trong hồ sơ thế vững là số liệu chỉ với tỉ trọng nước biển tiêu chuẩn 1.0250. Nhóm hai phím Radio bên dưới có liên quan tới tính toán moment uốn và lực cắt, hiện không có tác dụng trong phiên bản đầu tiên này của chương trình. Đường cong thế vững và các số liệu tính toán ổn định của ví dụ này như sau

cargoStability
