🔰 1. Vấn Đề: Một Đảo Hoàn Toàn “Nổi” Không Hề An Toàn

Trong nhiều hệ thống DIY, ta dùng:

• DC-DC cách ly,
• optocoupler,
• hoặc mạch giao tiếp cách ly,

để tạo một “đảo” điện tử độc lập — một cụm linh kiện mà ground của nó không kết nối với phần còn lại của hệ thống.

Tuy nhiên, một đảo nổi hoàn toàn gặp những nguy cơ:

• Điện thế có thể trôi hàng chục volt do điện dung ký sinh.
• Dễ nhiễu common-mode, gây lỗi SPI/UART/ADC.
• Rất yếu trước ESD/xung nhanh.
• Nhiễu không có nơi “đổ xuống”, tích tụ vào tín hiệu.

Vì vậy cần một giải pháp cân bằng hơn.

---

⭐ 2. Giải Pháp: Neo Nhẹ (Soft Reference) Với Cấu Trúc Ba Tầng

Giải pháp tốt nhất không phải “nổi hoàn toàn”, cũng không phải “nối cứng về PE”,
mà là:

Nổi có kiểm soát — neo nhẹ về một tầng kim loại gần, và neo HF mềm về PE local.

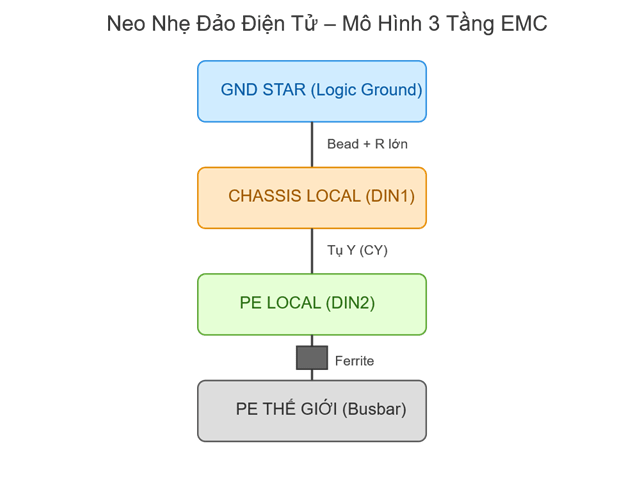

Cấu trúc gồm ba tầng:

[1] GND star (logic ground)

      ↓   (bead // R lớn)

[2] Chassis local (khối kim loại gần PCB: DIN1, frame, plate…)

      ↓   (tụ Y, dây rất ngắn)

[3] PE local (đi kèm nguồn cách ly, DIN2)

      ↓   (dây PE dài)

PE thế giới (busbar nhà máy, tủ điện…)

👉 Đây là điểm quan trọng nhất:
Tụ Y KHÔNG nối thẳng GND → PE thế giới.

Tụ Y chỉ nối giữa hai khối kim loại gần nhau: Chassis local ↔ PE local.

Dây PE từ PE local đi ra PE thế giới chỉ là đường cân bằng điện thế,
không phải đường xả HF chính.

---

🏗 3. Vai Trò Từng Tầng (Rất Quan Trọng)

🔹 3.1. Tầng 1 — GND Star

• Là mặt đồng 0V của PCB.
• Gần tín hiệu nhạy (MCU, CPU, sensor).
• Cần sạch và ít dao động common-mode nhất.

🔹 3.2. Tầng 2 — Chassis Local

• Là khối kim loại gần PCB nhất:
  DIN1, plate, khung, trụ đồng siết vào thanh DIN.
• Là “bể chứa nhiễu HF” cục bộ.
• GND star chỉ nối về đây qua bead // R lớn.

Ở đây, nhiễu HF rơi xuống chassis local thay vì chạy trên đường signal.

🔹 3.3. Tầng 3 — PE Local

• Nằm ngay cạnh chassis local.
• Thường là thanh DIN thứ hai (DIN2) kèm theo nguồn cách ly.
• Được nối PE thế giới bằng dây PE dài (không phù hợp cho EMC cao tần).

Tụ Y nối Chassis Local ↔ PE Local, cả hai đều gần nhau, đường ngắn → hiệu quả.

---

📡 4. Dòng Nhiễu Đi Đâu?

🔸 Khi nhiễu xuất hiện trong đảo (GND Star):

GND star

   ↓ (HF bị bead lọc bớt)

Chassis local (khối kim loại to, gần)

   ↓ (tụ Y dẫn HF)

PE local

   ↓ (cảm kháng cao)

PE thế giới

• HF rơi xuống chassis local (rất hiệu quả).
• Chỉ phần HF rất nhỏ tiếp tục đi qua tụ Y sang PE local.
• Dây PE dài có cảm kháng rất cao → HF không quay lại đảo.

🔸 Khi nhiễu đến từ PE thế giới:

PE thế giới

   ↓ (dây dài + ferrite → trở kháng HF rất cao)

PE local

   ↓ (tụ Y)

Chassis local

   ↓ (bead // R lớn)

GND star

→ Nhiễu gần như không thể bò ngược vào đảo được.

---

🔌 5. Mạng Neo Nhẹ – Soft Reference Network

(1) GND star → Chassis local

[ Ferrite bead ]  //  chặn HF chảy ngược

[ R 1–10 MΩ ]     //  giữ tham chiếu DC rất nhẹ

• DC: đảo vẫn nổi.
• HF: đảo được neo nhẹ nhưng không bị nhiễu bẩn.

(2) Chassis local → PE local

[ Tụ Y 1–2.2 nF ]  // nối rất ngắn

• Cho phép cân bằng common-mode ở HF.
• Không nối vào dây dài → không tạo anten.
• Không kéo đảo về PE thế giới.

(3) PE local → PE thế giới

[ Dây PE dài ]

[ Ferrite kẹp ]  // khuyến khích

• Không mang HF.
• Chỉ giữ an toàn điện và cân bằng chậm.

---

🛡 6. Lợi Ích EMC Rất Rõ Ràng

✔ Đảo vẫn hoàn toàn cách ly điện

Không có dòng DC, không dính ground servo / công suất.

✔ HF có đường thoát đúng — không chạy vào tín hiệu

Tránh sai số SPI/UART/USB và reset ngẫu nhiên.

✔ Chassis local trở thành “tấm chắn” HF

Giảm bức xạ và giảm độ nhạy nhiễu.

✔ PE local chỉ mang nhiệm vụ cân bằng chậm

Không biến tụ Y thành đường nối dây dài.

✔ Dây PE + ferrite = chặn nhiễu từ bên ngoài vào đảo

✔ Rất ít linh kiện, dễ làm và rất hiệu quả.

---

🎯 7. Khi Nào Nên Dùng Kiểu Ba Tầng Này?

• Khi hệ có DC-DC cách ly và muốn giữ đảo sạch.
• Khi có motor/servo/switching gần mạch logic.
• Khi cần giảm common-mode noise trên giao tiếp tốc độ cao.
• Khi muốn đảo vẫn nổi nhưng không bị trôi điện thế.
• Khi muốn bảo vệ tốt hơn trước ESD/xung nhanh.

---

🌟 8. Kết Luận: “Đảo Neo Nhẹ” Là Lựa Chọn EMC Tinh Tế Và Thông Minh

Nó không rơi vào hai thái cực:

• ❌ Nổi hoàn toàn — không có điểm tham chiếu, dễ trôi và tích nhiễu
• ❌ Nối cứng về PE — kéo theo toàn bộ nhiễu từ môi trường

Mà nó nằm chính giữa:

✔ GND star được neo về một chassis local gần
✔ Chassis local được neo HF về PE local, không đi xa
✔ PE local cân bằng về PE thế giới mà không mang nhiễu HF Kết quả:
Một đảo cách ly – sạch – ổn định – bền EMC, triển khai đơn giản, phù hợp cả DIY lẫn công nghiệp nhỏ.
